产品介绍
三芯片DLPTM投影机
适用于大型场馆演出的新型激光投影机
◆旗舰画质
◆双驱动激光设计确保多尘环境下的可靠性
◆灵活安装
功能特征
全新20,000流明SOLID SHINE激光投影机。
紧致机身与无过滤网*1设计，可以接受各种严酷考验。
SHINE激光投影机，将多画面投影系统中的旗舰机型PT-SDZ21KC/SDZ21K2C系列的精美图像质量和紧致外观设计，与单芯片DLP™激光投影机PT-FRZ98C系列超乎想象的耐用性完美结合。PT-SRZ21KC是采用新型无过滤网*1散热系统和全密封光学组件的三芯片DLP™投影机，即使在尘土飞扬的条件下也可提供无懈可击的可靠性。紧致的机身只需两名技术人员即可轻松搬运。20,000小时*2免维护运行，使实物投影中多画面校准更为快捷的软件，坚固且轻巧的PT-SRZ21KC提供了一流的色彩还原，大大降低了运行成本，使其成为大型活动演出的理想之选。
◎SOLID SHINE激光投影机变革多画面投影演出系统
◆旗舰画质
高亮度，紧致机身
SOLID SHINE激光与新一代三芯片DLP™成像技术相结合，实现了21,000流明*的高亮度，与传统灯源投影机相比，可投影更为华丽的色彩。两组固态激光光源，两个耐热荧光轮以及三个独立的DLP™芯片(红/绿/蓝)可为大型场馆应用提供高亮度、高对比度和精准的色彩。
* 普通模式下屏幕中心的测量值。
◆双驱动激光设计确保多尘环境下的可靠性
双驱动激光光学引擎
双驱动激光光学引擎系统使用两个独立的模块化光源组。基于自动冗余保护技术，如果一个激光单元发生故障，保护电路会即刻启动，使亮度和色彩均匀性的降幅保持在较小范围内，因此PT-SRZ21KC投影机适用于重要场合下的应用。
密封性防尘光学模块

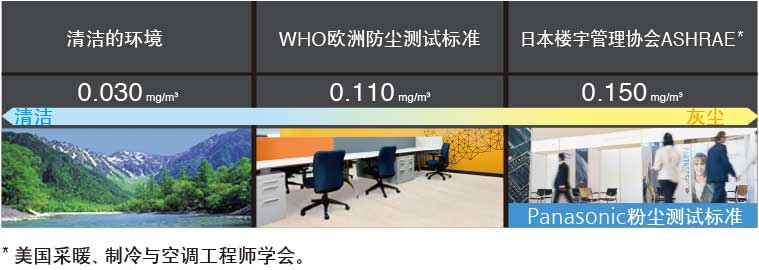

密封性激光模块、稳定的过滤系统和精密的进气系统确保高亮度的同时，延长多尘环境下的使用寿命。该光学模块设计通过了在含尘浓度为0.15mg/m³*的恶劣环境下严格的防尘测试。
* 在颗粒物浓度为0.15mg/m3的条件下执行防尘测试，以确认产品的防尘效果(基于美国采暖、制冷与空调工程师学会[ASHRAE]以及日本楼宇管理协会(JBMA)所进行的试验)。测量时使用加速试验。
◆灵活安装
360°全方位自由安装
SOLID SHINE激光光源投影机可360°全方位自由安装。大范围电动位移调节及丰富的可选镜头使PT-SRZ21KC投影机实现任意角度安装，且不影响图像质量。
快速启动,快速关机
PT-SRZ21KC无需开机预热和关机冷却，几乎可以达到开机即刻成像。用户可根据需求随时打开或关闭。
◎无过滤网*5设计三芯片DLPTM投影机

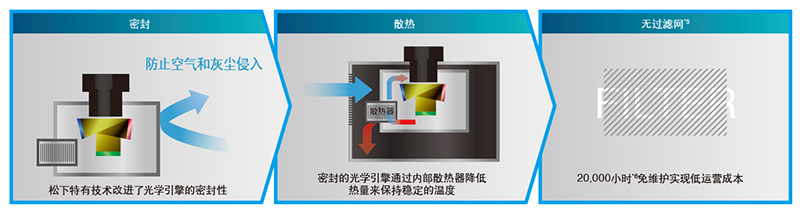

基于全密封的光学引擎和单向通风散热的内部冷却系统，使松下PT-SRZ21KC成为无需使用易耗品空气过滤网，且整机可稳定运行20,000小时*6的三芯片DLP™投影机。
投影机可以连续长时间在大型活动中运行，无需定期维护，大大节省了运营商的维护时间和成本。无过滤网设计，20,000小时的光源寿命，亮度可控和逐步线性衰减等特点，大大降低了PT-SRZ21KC的总持有成本。
◎图像质量跃升一个层次

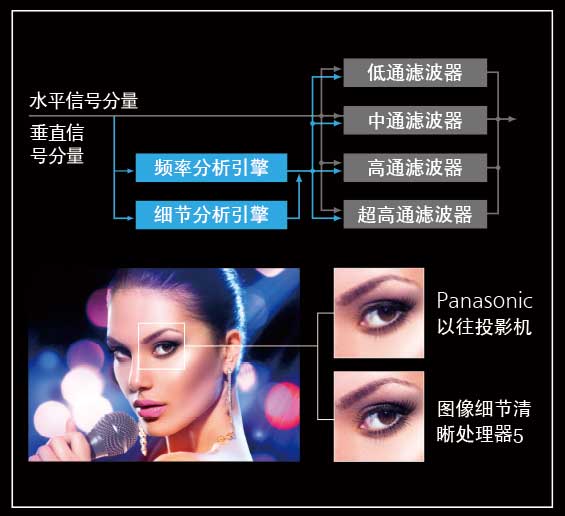

图像细节清晰处理器5
Panasonic 特有的电路技术逐帧分析图像，使细节更加清晰。强大的处理算法通过提取分布在图像中的超高、高、中、低频部分的数据，从而优化、校正了图像轮廓并有效降低图像噪点。

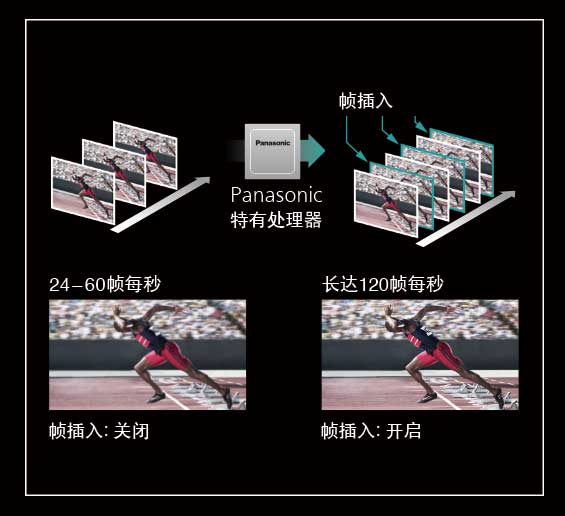

120Hz真实运动图像处理器减少动态模糊
真实运动图像处理器通过插帧实现120Hz*7的刷新率。流畅的120Hz*7图像可通过同步输入(3G-SDI输入或DVI-D/HDMI输入)信号实现。结合聚焦性能得到增强的光学引擎，真实运动图像处理器提升了运动画面的分辨率、对比度和流动性。

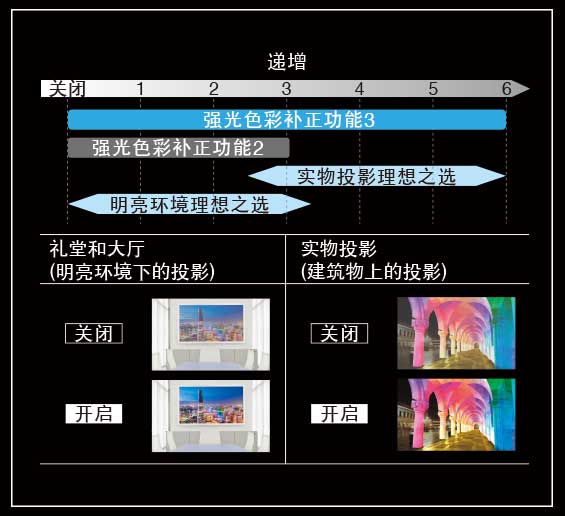

强光色彩补正功能3
Panasonic 强光色彩补正功能3可以防止图像在光线充足的环境下发白，同时保证了实物投影和多台投影应用的呈现效果。通过传感器接收到的信息调节清晰度、伽玛曲线并校正色彩，以适应现场条件。

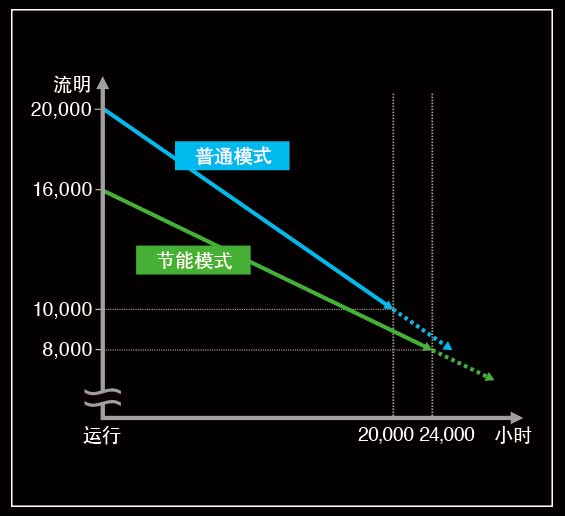

普通模式和节能模式
基于PT-SRZ21KC的设计特点，可以在不更换耗材的条件下实现20,000小时的运转寿命。在适当的环境中，用户可以选择节能模式以控制亮度衰减，对于需要固定安装且连续运转的投影机非常实用。
DIGITAL LINK连接
DIGITAL LINK可通过一根CAT5e(STP)或更高型号网线，传输视频和控制信号长达150米*8。使用选配件高清数字传输盒，可使安装更为简便，同时减少布线和相关成本，并提高可靠性。
内置几何校正功能
几何校正功能可以通过遥控器对投射在特殊曲面形状屏幕的图像进行校正。
亮度均匀性高达90%
由于可对白平衡进行精确的控制，SOLIDSHINE激光投影机可呈现卓越的屏幕亮度均匀性。屏幕四角、边缘和中心的亮度均匀性大于90%。
确保激光安全性
SOLID SHINE激光技术对视力的安全性等同于灯源投影机。漫反射透镜可以降低光束能量的集中，所以偶然的直接接触不会对视力造成损害。

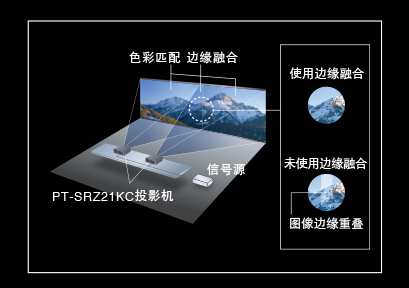

内置多画面拼接系统
多画面拼接系统通过边缘融合、色彩匹配及数字图像放大功能优化了多画面显示效果。
• 边缘融合：相邻的画面边缘能够被重叠显示，同时重叠部分的亮度也能够被控制。
• 色彩匹配：通过电脑端的控制软件修正各台投影机投射出来的细微色彩差异。
• 数字图像放大：允许图像被放大到10倍(水平/垂直)*9，能够投影较大的多屏拼接图像，可同时进行多达100台(10×10)的无缝拼接。
◎多画面舞台应用中的极致灵活性设计

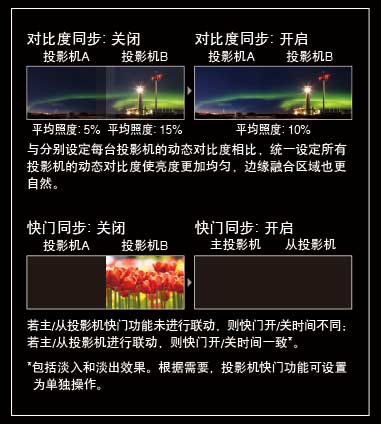

对比度同步和快门同步功能
对比度同步功能可在多台投影系统中实现动态对比度的同步控制，确保画质一致性。快门同步功能可实现快门开/关时间的同步。

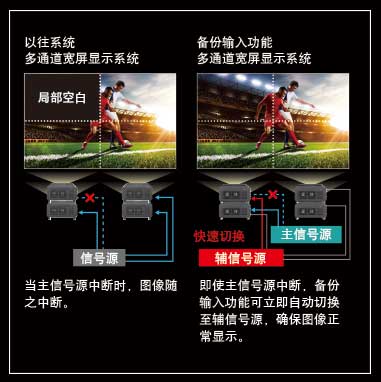

备份输入功能
当主信号源出现故障时*10，备份输入设置确保投影机可立即自动切换至辅信号源，确保投影图像不被中断。备份信号切换时不会出现画面黑屏。
注：主辅信号格式必须相同。

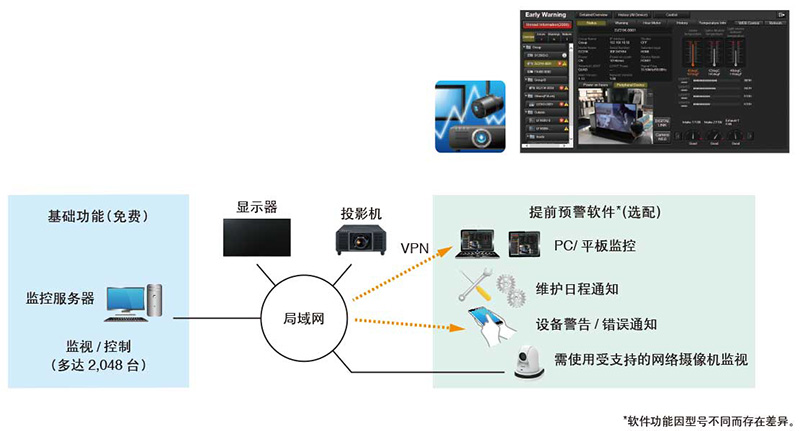

新多台投影机监控软件
PT-SRZ21KC是搭载此功能的首款机型，更新后的多台投影机监控软件可通过局域网最多控制2,048台投影机，功能系统图实现可视化并可自动搜索设备。此软件支持提前预警软件功能（90天免费试用版）。这些高级功能可实现实时监控，异常检测及事前通知维护时间。管理员可以实现无缝控制和实时监控以防止潜在的问题出现，节省时间的同时提高了系统的可靠性。
多台投影机亮度色彩控制
传感器可检测屏幕色彩和亮度差异，自动进行校正，确保多台投影画面的均匀性，长期与短期使用更加便捷并节约成本。
3D主动立体功能
此系列产品支持主动3D立体投影技术。外部发射器配合主动快门式眼镜或主动式偏振片与被动立体眼镜*11相结合，均可用来观看3D立体影像。
专业版几何图形校正软件与升级组件
专业版几何图形校正软件扩展了图像校正功能并简化了多台投影系统的安装调试。免费版软件可通过网络实现色彩匹配、边缘融合和其他功能。提供两个可选的插件：ET-UK20C增加了均匀性校正及屏幕抠像功能，ETCUK10C激活了屏幕自动校正功能，并可对多台投影机进行自动校正。只需三个简单的步骤：通过使用一台相机*12及一台通过网络连接至投影机的电脑，即可校正多屏幕及曲面屏幕投影，具体包括边缘融合、色彩匹配、叠加、亮度和灰阶调整。
兼容三芯片DLPTM投影机配件
PT-SRZ21KC可与松下三芯片DLPTM系列投影机共用可选配件，包括机座，超短焦镜头和变焦镜头。有效降低了租赁/舞台演出等公司升级及更换配件的成本，并减少库存。
支持Art-Net舞台灯光协议、Crestron Connected™和PJLink™
PT-SRZ21KC投影机支持Art-Net舞台灯光协议。投影机可直接连入调光控制台，从而被控制台控制。同时支持Crestron Connected™和PJLink™(Class 2)，可使投影机轻松集成到现有的影音系统中。
◎附加功能
DICOM模拟模式
此成像模式与医学成像标准DICOM Part 14 相似。它可再现高度清晰的X-线图像，是医疗培训和演示的理想之选。
注：本产品为非医疗器械，不得用于实际医疗诊断。
波形监视器功能
当设备的输出电平出现波动时，图像的原黑和白电平不能准确地再现。此功能可以在屏幕上观察波形并进行自动或手动调整各项设置。
电源管理避免故障停机
自动电源管理可改善电压波动问题。即使电压降至规定要求水平以下仍可以较低亮度显示图像，无需关闭投影机。
支持BT.2020和HDR
PT-SRZ21KC支持BT.2020 4K色域空间标准。可再现比传统标准更加宽广的色域。此外，支持HDR(高动态范围图像)。从暗场到亮场，均可再现鲜艳的图像。
*1 由于使用环境及状况不同，光源寿命可能会缩短。光源以外的其他部件寿命可能会比光源短。
*2 此时，亮度约为初始状态的1/2(普通模式，动态对比度模式：3，图像模式：动态模式，符合IEC62087：2008 Broadcast Content标准，颗粒物浓度为0.15mg/m³)。由于使用环境不同，光源寿命可能会缩短。光源以外的其他部件寿命可能会比光源短。使用大约20,000小时后建议联系经销商对设备进行清洁或检查。
*3 屏幕中心的测量值。
*4 测量方法符合ISO / IEC 21118:2012国际标准。此数值为所有出厂产品的平均值。
*5.由于使用环境及状况不同，光源寿命可能会缩短。光源以外的其他部件寿命可能会比光源短。
*6 此时，亮度约为初始状态的1/2(普通模式，动态对比度模式：3，图像模式：动态模式，符合IEC62087：2008 Broadcast Content标准，颗粒物浓度为0.15mg/m³)。由于使用环境不同，光源寿命可能会缩短。光源以外的其他部件寿命可能会比光源短。使用大约20,000小时后建议联系经销商对设备进行清洁或检查。
*7 刷新率的变化取决于垂直扫描频率。
*8 配备ET-YFB200C时可以传输1080P或以下信号长达150米。
*9 当输入分辨率不变的情况下，无法保证通过数字变焦功能放大的图像质量。
*10 主/辅输入端口组合固定。匹配的组合为DVI-D(主)、HDMI(辅)或SDI 1(主)、SDI 2(辅)。只有当主、辅输入信号格式相同时才可实现备份输入功能。
*11 详情请咨询当地经销商。
*12 支持的相机包括尼康D5200/D5300/D5500型号。
详细规格

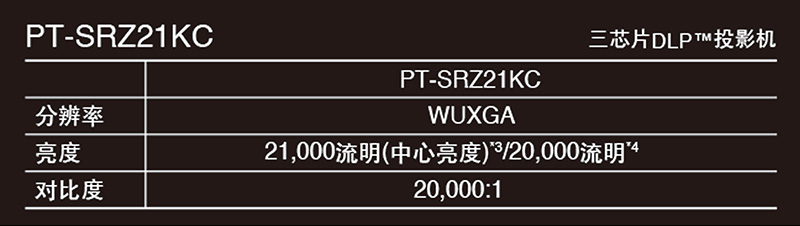

| 型号 | PT-SRZ21KC | ||
| 电源规格 | 200-240V交流电，7.7A，50/60Hz(当使用100-120V交流电时，亮度会降低至约50%) | ||
| 功耗 | 1,510W(节能待机模式下* 1 为0.3W，普通待机模式下为4W) | ||
| DLP ™ 芯片 | 控制面板尺寸 | 24.4mm(0.96英寸)对角线(16:10宽高比) | |
| 显示方式 | DLP ™ 芯片 × 3, DLP ™ 投影系统 | ||
| 显示器像素 | 6,912,000(1,920 x 1,200 x 3)像素 | ||
| 刷新率 | 120Hz* 2 | ||
| 镜头 | 选配件(此型号不含标准镜头) | ||
| 光源 | 激光二极管(激光等级:1类)，光源寿命: 20,000小时(普通模式，此时亮度减半)/24,000小时(节能模式，此时亮度减半) | ||
| 屏幕尺寸(对角线) | 1.78-25.4m(70-1,000英寸) 16:10宽高比 | ||
| 选用ET-D75LE8时，1.78-15.24m(70-600英寸) | |||
| 选用ET-D75LE95C时，3.05-15.24m(120-600英寸） | |||
| 亮度 | 21,000流明（中心亮度）* 3 / 20,000流明* 4 | ||
| 均匀性 | 90% | ||
| 对比度 | 20,000:1(全开/全关，动态对比度模式: 3) | ||
| 分辨率 | 1,920 x 1,200像素 | ||
扫描 频率 | SD-SDI | 兼容 SMPTE ST 259 [ YC B C R 4:2:2 10-bit ] 480/60i, 576/50i | |
| HD-SDI | 兼容 SMPTE ST 292 [ YP B P R 4:2:2 10-bit ] 720/60p, 720/50p, 1080/60i, 1080/50i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p | ||
| Dual-link HD-SDI | 兼容SMPTE ST 372 [YP B P R 4:2:2 10-bit] 1080/50p, 1080/60p | ||
| [RGB 4:4:4 12-bit/10-bit] 1080/60i, 1080/50i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p, 2048 x 1080/24p, [X’Y’Z’ 4:4:4 12-bit] 2048 x 1080/24p | |||
| 3G-SDI | 兼容SMPTE ST 424,425-2 [RGB 4:4:4 12-bit/10-bit] 1080/60i, 1080/50i, 1080/25p, 1080/24p, 1080/24sF, 1080/30p, 2048 x 1080/24p, 2048 x 1080/25p, 2048 x 1080/30p, | ||
| [ YP B P R 4:2:2 10-bit ] 1080/60p, 1080/50p, 2048 x 1080/48p, 2048 x 1080/50p, 2048 x 1080/60p, [X'Y'Z' 4:4:4 12-bit] 2048 x 1080/24p, 2048 x 1080/25p, 2048 x 1080/30p | |||
| Dual-link 3G-SDI | 兼容 SMPTE ST 425-3 [ YP B P R 4:4:4 12-bit/10-bit ] 1080/60p, 1080/50p, 2048 x 1080/60p, 2048 x 1080/50p, 2048 x 1080/48p, | ||
| [ RGB 4:4:4 12-bit/10-bit ] 1080/60p, 1080/50p, 2048 x 1080/60p, 2048 x 1080/50p, 2048 x 1080/48p | |||
| HDMI/DVI-D/DIGITAL LINK | 480/60i* 5 , 576/50i* 5 , 480/60p, 576/50p, 720/60p, 720/50p, 1080/60i, 1080/50i, 1080/24p, 1080/24sF, 1080/25p, 1080/30p, 1080/60p, 1080/50p, | ||
| 640 x 400–WUXGA (1,920 x 1,200)(只与逐行信号兼容), 点时钟: 25–162 MHz | |||
| RGB | f H : 15–100 kHz, f V : 24–120 Hz, 点时钟: 162 MHz或更低 | ||
| YP B P R (YC B C R ) | f H : 15.73 kHz, f V : 59.94 Hz [525i (480i)], f H : 15.63 kHz, f V : 50 Hz [625i (576i)], f H : 31.47 kHz, f V : 59.94 Hz [525p (480p)], f H : 31.25 kHz, f V : 50 Hz [625p (576p)], f H : 45.00 kHz, f V : 60 Hz [750 (720)/60p], | ||
| f H : 37.50 kHz, f V : 50 Hz [750 (720)/50p], f H : 33.75 kHz, f V : 60 Hz [1125 (1080)/60i], f H : 28.13 kHz, f V : 50 Hz [1125 (1080)/50i], f H : 28.13 kHz, f V : 25 Hz [1125 (1080)/25p], f H : 27.00 kHz, f V : 24 Hz [1125 (1080)/24p], | |||
| f H : 27.00 kHz, f V : 48 Hz [1125 (1080)/24sF], f H : 33.75 kHz, f V : 30 Hz [1125 (1080)/30p], f H : 67.50 kHz, f V : 60 Hz [1125 (1080)/60p], f H : 56.25 kHz, f V : 50 Hz [1125 (1080)/50p] | |||
| 视频/YC | f H : 15.73 kHz, f V : 59.94 Hz (NTSC/NTSC4.43/PAL-M/PAL60), f H : 15.63 kHz, f V : 50 Hz (PAL/PAL-N/SECAM) | ||
光轴 移动* 6 | 垂直(光轴位于屏幕中心) | ±55%(选用ET-D75LE6时±44%，选用ET-D75LE95C时+68% – +78%)(电动) | |
| 水平(光轴位于屏幕中心) | ±20%(选用ET-D75LE6时±15%，选用ET-D75LE95C时±12%)(电动) | ||
| 梯形校正范围 | 垂直：±40°(选用ET-D75LE50C时，±22°，选用ET-D75LE6时，±28°)，水平：±15° | ||
| 选用升级组件ET-UK20C后的梯形 校正范围 | 垂直：±45°(选用ET-D75LE10C/20C时，±40°，选用ET-D75LE50C时，±22°，选用ET-D75LE6时，±28°)， | ||
| 水平：±40°(选用ET-D75LE6/50C时，±15°)，水平和垂直校正同时进行时，总值不能超过±55° | |||
| 安装方式 | 水平/垂直，360°自由安装 | ||
终端 接口 | SDI 1输入 | BNC × 1: 3G/HD/SD-SDI 输入, Dual-link HD-SDI (Link-A), Dual-link 3G-SDI (Link 1) | |
| SDI 2输入 | BNC × 1: 3G/HD/SD-SDI 输入, Dual-link HD-SDI (Link-B), Dual-link 3G-SDI (Link 2) | ||
| HDMI输入 | HDMI × 1(饱和色，支持HDCP) | ||
| DVI-D输入 | DVI-D 24-pin × 1(兼容DVI 1.0，支持HDCP)(仅单链路) | ||
| RGB 1输入 | RGB × 1(BNC × 5): RGB/YP B P R /YC/ 视频 | ||
| RGB 2输入 | D-sub HD 15-pin(阴)× 1: RGB/YP B P R | ||
| 多台投影机同步输入/3D同步 1输入/输出 | BNC × 1 | ||
| 多台投影机同步输出/3D同步2输出 | BNC × 1 | ||
| 串行输入 | D-sub 9-pin(阴) × 1用于外部控制(与RS-232C相容) | ||
| 串行输出 | D-sub 9-pin(阳) × 1用于链路控制 | ||
| 遥控1输入/输出 | M3 × 1用于有线远程控制、链路控制 | ||
| 遥控2输入 | D-sub 9-pin(阴) × 1用于外部控制(并行) | ||
| DC输出 | USB(类型A)×2, DC 5V, 共2A | ||
| 局域网/DIGITAL LINK | RJ-45 × 1用于网络, DIGITAL LINK连接, 100Base-TX, 支持Art-Net, PJLink™(Class 2), 饱和色, HDCP | ||
| 尺寸（宽×高×长） | 598 × 270 × 725 mm (不含凸起部分） | ||
| 重量 | 49.0kg | ||
| 噪音水平* 4 | 46dB | ||
| 机身材料 | 模压塑料 | ||
| 运行环境 | 运行温度：0-50℃* 7 ，运行湿度10-80%(无冷凝) | ||
| 应用软件 | Logo传送软件，多台投影机监控软件，提前预警软件，专业版几何图形校正软件(ET-UK20C升级组件，ET-CUK10C系列自动屏幕调整软件)， | ||
| 智能移动终端控制软件。 | |||
*1 在节能待机模式下，不能通过LAN端口操控投影机，只能通过串行端口接受外部控制指令。
*2 刷新率的变化取决于垂直扫描频率。
*3 屏幕中心的测量值。
*4 有关测量方法及标注方法根据ISO 21118国际标准。
*5 仅支持27MHz的点时钟信号(重复像素)。
*6 选用ET-D75LE50C时，不支持光轴移动功能。
*7 当海拔高度为1,400-4,200米时，运行温度为0-45℃。

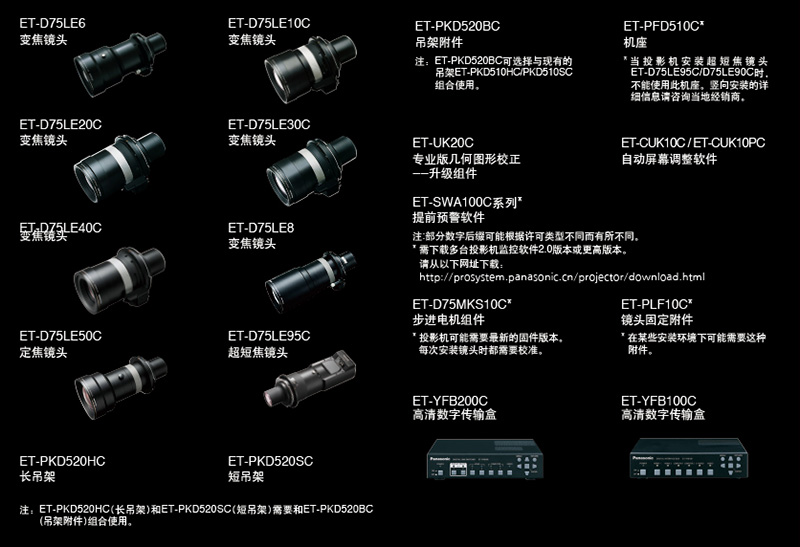

可选配件
